Review: De Tinnen Roos Microframe

De Tinnen Roos bietet ein Einsteiger Set für den Gussformenbau mit Silikonkautschuk an. Wir haben das Set für euch getestet.

Hauptsächlich fertigt die niederländische Firma De Tinnen Roos Abgüsse mit dem Schleudergussverfahren.
Für Hobbyanwender bietet sie ein Set an, mit dem man unkompliziert selber Zinn-Gießformen herstellen kann.
Was das 120 Euro teure Set bietet schauen wir uns in diesem Review an.

DTRMicroFrameVerpackung

Der Inhalt:

Das Microframe Starterset beinhaltet:

  • Formenbaurahmen aus Aluminium
  • Verbindungszapfen
  • Werkzeug
  • Formenbau Silikon für eine Form
  • 200g bleifreies Zinn
  • Talkumpuder
  • Anleitung auf DVD
  • Gedruckte Anleitung

DTRMicroframeInhalt

Der Rahmen:

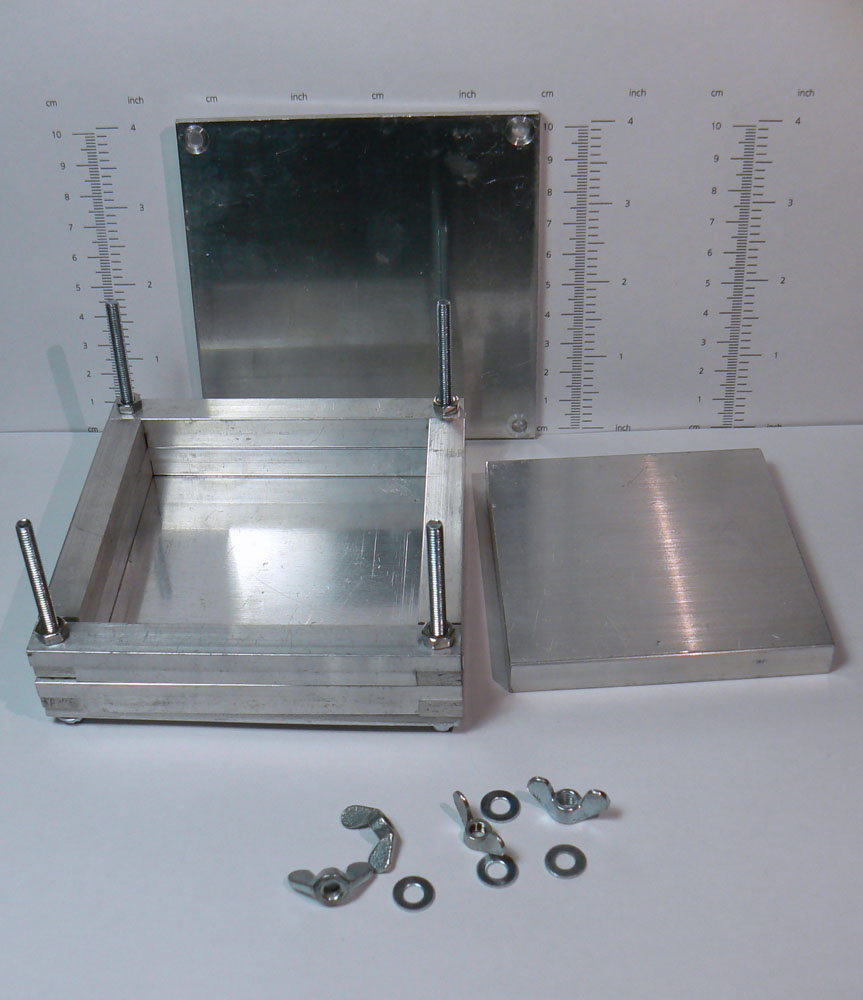

Das Herzstück des Sets ist der Formenbaurahmen. Er besteht aus einer Boden und einer Deckelplatte, acht Seitenwandteilen, einer Pressplatte, Gewindestangen, Schrauben und Unterlegscheiben.
Die Verarbeitung der Teile ist zweckdienlich. Die einzelnen Komponenten sind nicht alle gleichmäßig gearbeitet und die Kanten könnten etwas glatter geschliffen sein.
Da es sich hier aber um ein Werkzeug und nicht um ein Kinderspielzeug handelt und die Funktion durch die Unregelmäßigkeiten nicht beeinträchtigt wird lässt sich das vertreten.
Der Innenraum des Rahmens misst 8cm X 8cm X 2cm.
Als Zubehör sind Erweiterungen für den Rahmen erhältlich.

DTRMicroFrameFormenRahmen

Auf die anderen Teile des Sets werde ich im Verlauf des Reviews zurückkommen.

DTRMicroframeKleinteile

Die Anwendung:

Bevor man loslegt sollte man sich immer erst die Anleitung durchlesen. Oder wie hier möglich: Ansehen.
Die Anleitung auf der DVD ist ein kurzer, tonloser Film. Man bekommt gezeigt wie der Microframe zu verwenden ist. Auch ohne erklärende Kommentare ist diese Anleitung gut verständlich.
Als Bonus bietet die DVD einen Film, der einen Einblick in das Schleudergussverfahren von De Tinnen Roos bietet. Leider auch ohne Ton.
Neben der DVD ist auch eine zweiseitige Anleitung in gedruckter Form dabei. Auf einer DIN A4 Seite sind die einzelnen Schritte abgebildete, auf der anderen die Erklärungen.
DVD und Papieranleitung widersprechen sich allerdings bei der Backzeit der Form um eine halbe Stunde.

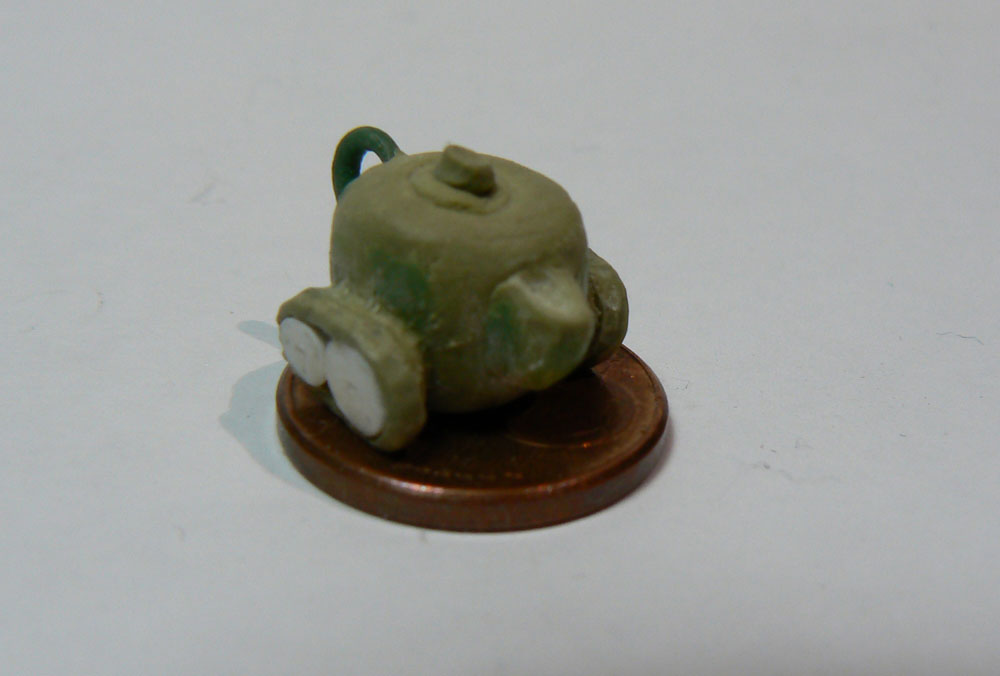

Für dieses Tutorial nehme ich eine kleine, selbstmodellierte rollende Teekanne.

DTRMicroframeVorlage

In den Formenbaurahmen bettet man eine Hälfte des Silikons. Das Original wird hinein gedrückt.
Mit Hilfe des Werkzeugs wird die Masse an das Original angedrückt.

DTRMicroframeEingebettet

Dann kommt der Clou des Ganzen: Die Verbindungszapfen.
Diese werden zur Hälfte in das Silikon gedrückt. Sie halten nachher die fertige Form zusammen.

DTRMicroframeEingebettetmitNupsis

Ist die erste Hälfte soweit vorbereitet wird sie mit dem Talkum eingepudert.

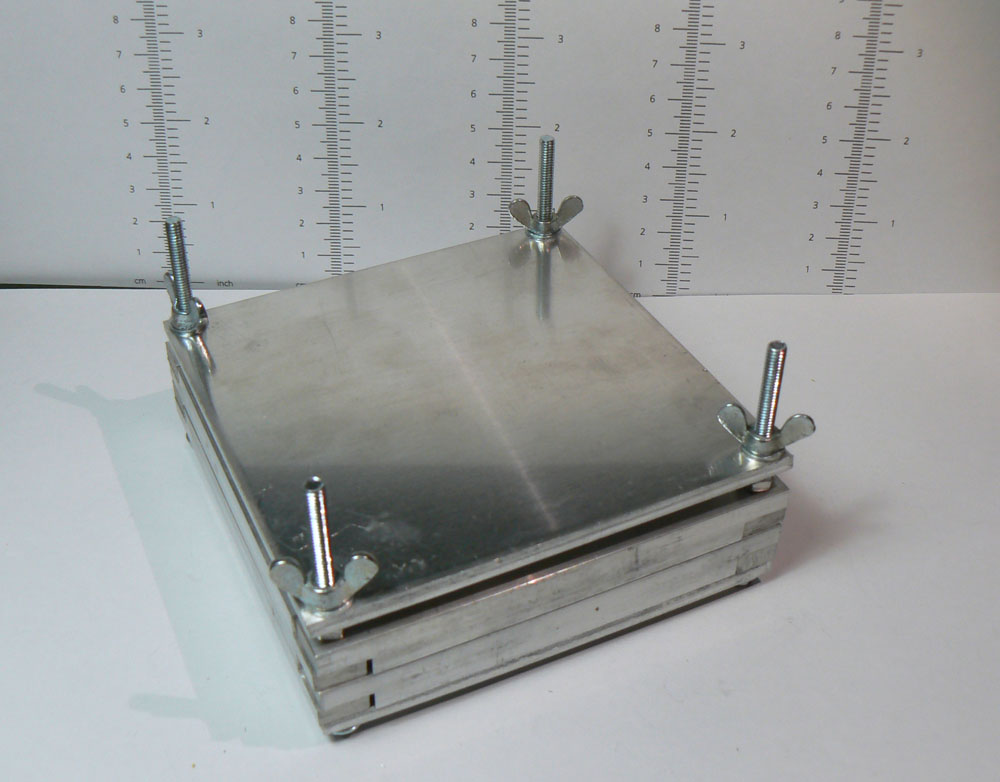

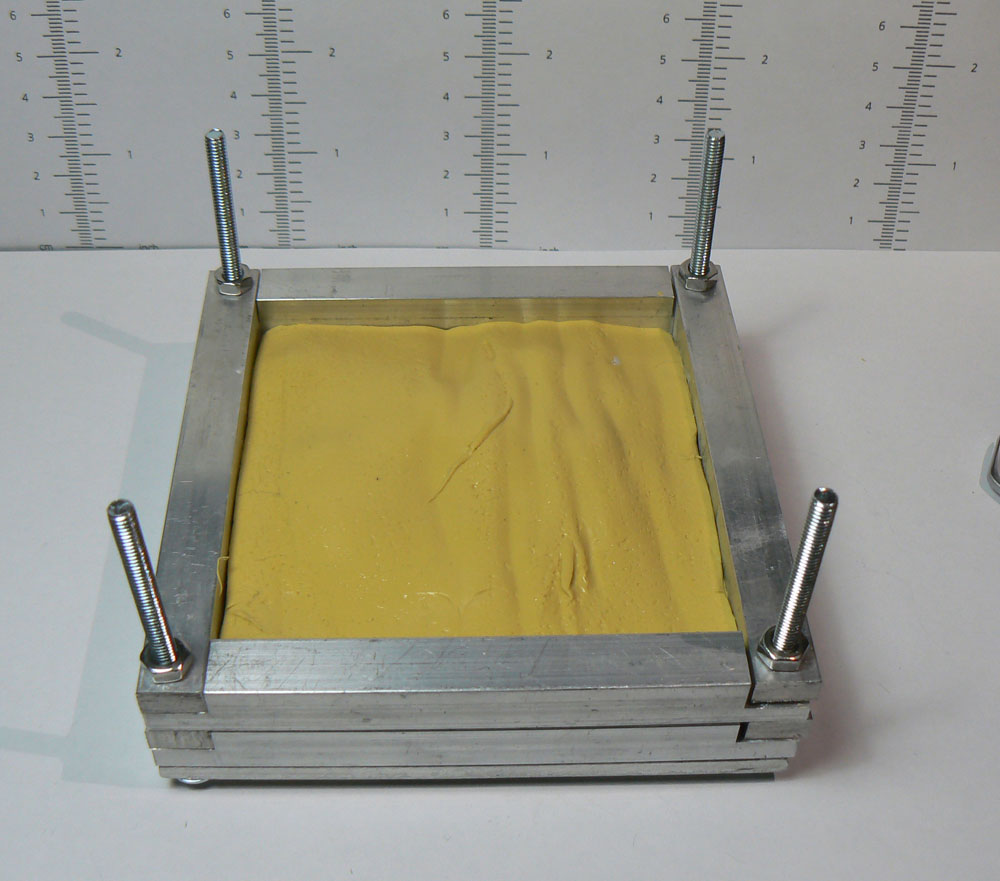

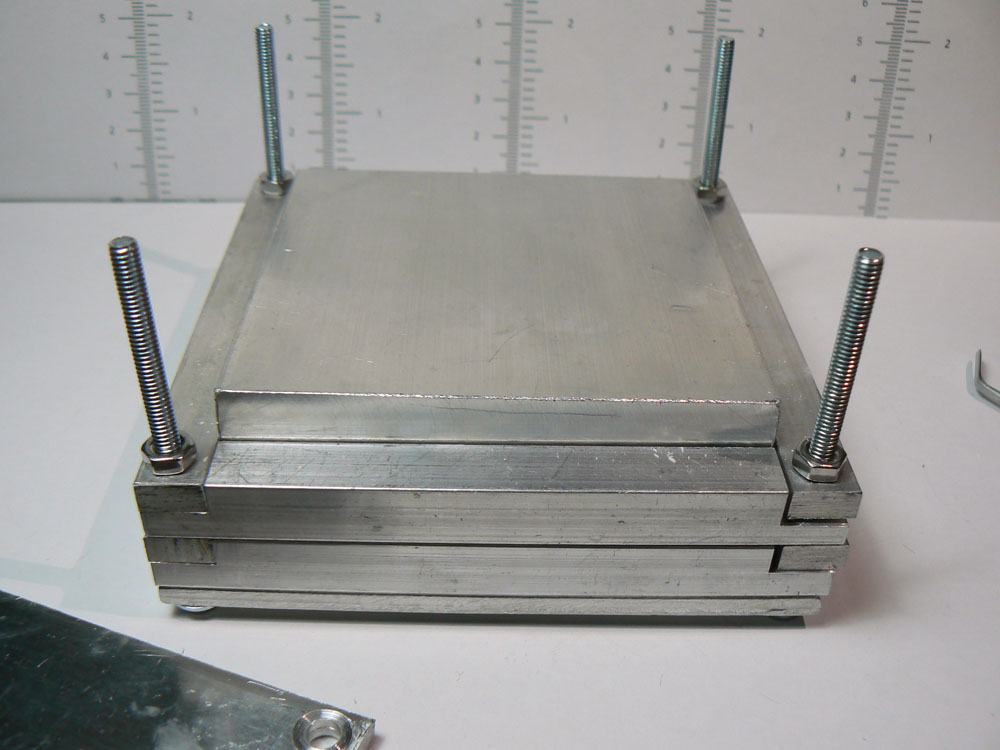

Die zweite Schicht Silikon wird oben aufgelegt und angedrückt. Dann legt man die Pressplatte ein und setzt den Deckel auf. Dieser wird mit den Flügelschrauben nach unten gedrückt. Die so verschlossene Form kommt für zwei Stunden in den Backofen.

DTRMicroframezeiteSchicht DTRMicroframePressplatte DTRMicroframeDeckelplatte

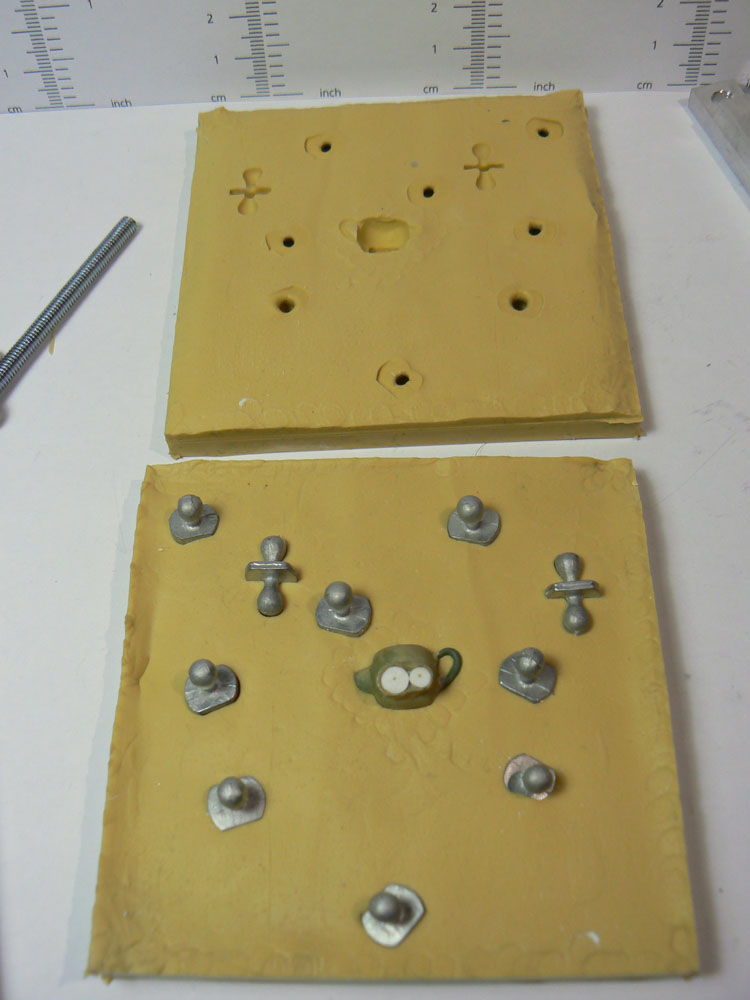

Ist die Form abgekühlt kann das Modell entnommen werden. Die Zapfen halten die Form nun wie Druckknöpfe zusammen.

Die Form dünstet nach dem Backen noch länger einen penetranten Geruch aus. Ich lagerte sie erstmal zwei Tage im Keller bevor ich weiter gearbeitet habe.

DTRMicroframeAusdemOfen

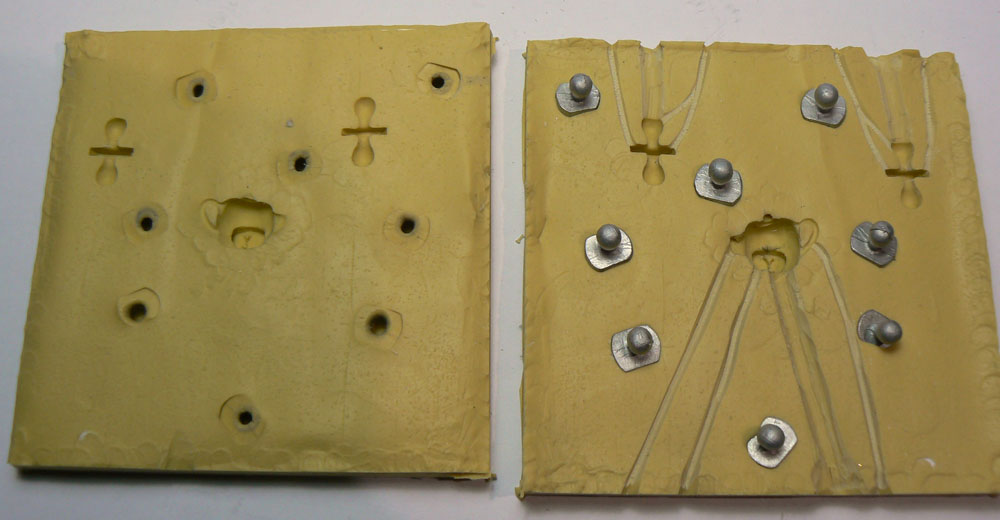

Als nächstes müssen Gieß- und Luftkanäle in die Form. Diese werden mit Hilfe des Werkzeugs in das Silikon geschnitten. Dazu sind bei dem Werkzeug zwei Hohlklingen bei. Diese werden einfach mit 4 Gummiringen an dem Griff fixiert. Das ganze ist etwas wackelig und die Spitze des Werkzeugs sticht mir beim Schneiden etwas in die Hand. Da das Werkzeug selber aus Zinn ist kann man die Spitze aber wegfeilen. Trotzdem ist das Werkzeug nicht ganz optimal. Wer häufiger Formen bauen will sollte über die Anschaffung eines professionelleren Werkzeuges nachdenken, etwa Linolschnitt oder Schnitzmesser.

DTRMicroframeWerkzeug DTRMicroframeWerkzeugPiekser

DTRMicroframeGusskanäle DTRMicroframeFormCloseUp

Ist die Form soweit vorbereitet kann man ans Gießen gehen. Die Form wird mit Talkum eingepudert und zusammen gedrückt. Durch die Haltezapfen benötigt man keinen weiteren Rahmen um die Form zu fixieren.
Da Zinn bei etwas über 230°C schmilzt genügen einfache Haushaltsmittel um es zu verflüssigen. Zinn lässt sich auf dem Herd in einem alten Topf, in einem Grill oder über einen Brenner relativ schnell schmelzen. Wer genug Geduld hat kann dazu auch Teelichter verwenden. Zum Gießen habe ich dann eine billige Soßenkelle benutzt.

Macht euch aber Gedanken zur Arbeitsplatzgestaltung. Arbeitshandschuhe und hitzefeste Unterlage sollten das Minimum sein. Eine gute Belüftung ist auch nicht verkehrt. Vor allem wenn ihr mit bleihaltigem Zinn arbeitet.

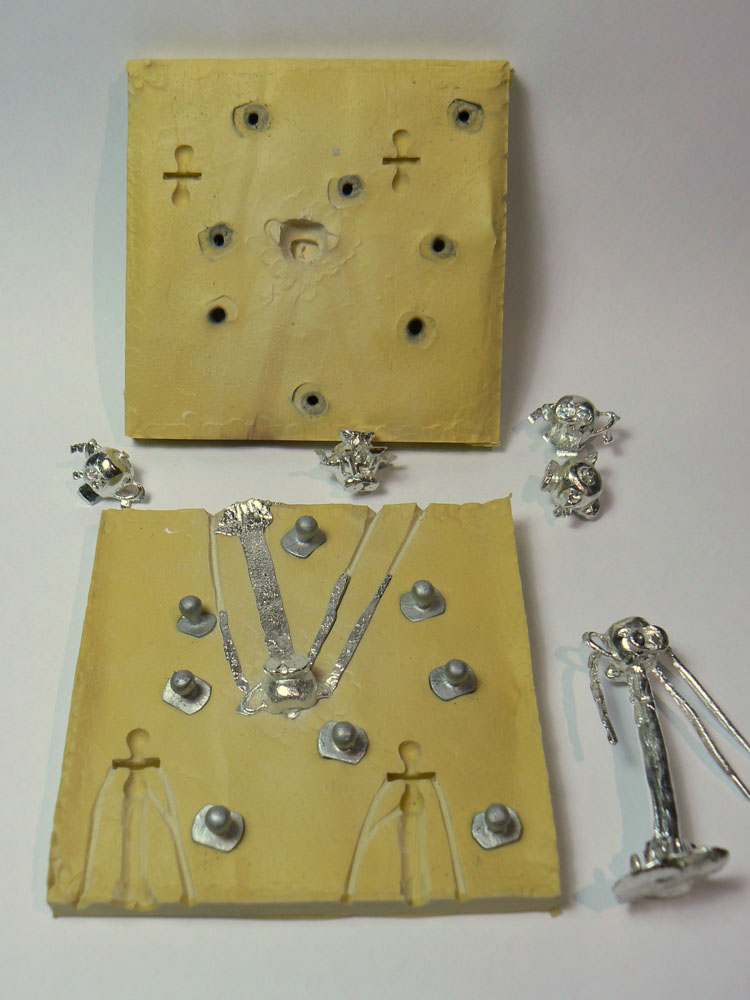

Ist das Zinn erstarrt und die Form abgekühlt lässt sie sich einfach öffnen.
Meine Ergebnisse sind nicht ganz so geworden wie ich es gewollt habe.
Die Anordnung des Gießkanals und der Lüftungskanäle ist sehr wichtig und bei meinem Versuch nicht optimal gelöst.
Immerhin kann man die Fehlversuche immer wieder einschmelzen.

DTRMicroframeGussergebnisinForm DTRMicroframeGussergebnisse DTRMicroframeTeepotvergleich

Fazit:

Das Microframe Set funktioniert. Das erstellen der Form ist wirklich einfach. Die Methode die Form mittels Haltezapfen zusammen zu halten klappt wunderbar.

120 Euro sind allerdings kein Pappenstiel. Und für jemanden der nur einmal etwas rumprobieren möchte eher nicht lohnenswert.
Interessant dürfte dieses Set für Hobbyisten sein, die ihre verschiedenen Kreationen gerne in etwas größeren Stückzahlen reproduzieren möchten.
Den meisten Nutzen sehe ich für Gruppen. So kann man sich treffen um die Formen zu machen und hinterher hat jeder seine Form für sich und kann sie unabhängig jederzeit benutzen.

Negativ fällt das Werkzeug auf. Die Kombination von Modellier- und Schneidwerkzeug ist nicht gut gelöst. Eine stabilere Lösung hätte dem Microframe Set gut getan.
Schade auch, dass nur genug Silikon für eine Form beiliegt.

Das Silikon kostet 20 Euro pro Kilo. Zum Vergleich: Die beiliegende Menge Silikon wiegt etwa 160g. Aus einem Kilo bekommt man also ungefähr sechs Formen.

Weiteres Zubehör, wie extra Wände und Verbindungszapfen sind ebenfalls erhältlich.
Zur Zeit funktioniert der Onlineshop von De Tinnen Roos leider nicht. Preislisten können aber über das Kontaktformular angefordert werden. Der Versand von De Tinnen Roos kann, dank Grenznähe, komplett in Deutschland abgewickelt werden.

Wer generell Interesse an Gussverfahren hat: De Tinnen Ros bietet auch Werksbesichtigungen an.
